管道直饮水是指以自来水或符合生活饮用水水源水质标准的水为原水，经深度净化后通过固定管道输送，供给用户直接饮用的纯净水。小区实行分质供水，将自来水深度处理后作为直接饮用水。直接饮用水由制水站集中制水，后经卫生级管道输送到各用户。 

   1. 系统设计

   1.1水质指标 

   系统进水采用生活用水，出水水质符合国家饮用净水标准（CJ941999）,部分指标达到欧盟 2002饮用水标准。 

   要求系统能去除原水中的有害物质，特别是各种重金属及有机污染物，同时最大可能地保留并添加人体健康所必须的各种微量元素（如硒，锶等）和矿物质，集矿泉水,纯净水的优点，并克服其不足。 

   1.2设计规模 

   根据每人饮用净水的有关标准本系统设制水站一个，设计规模每小时2吨。  

   2. 工艺流程 

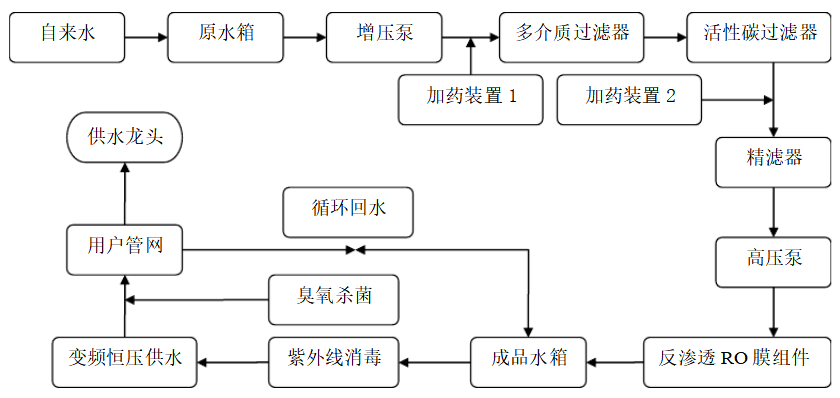

   根据原水水质特征，经分析比较，确定以反渗透技术为主导的饮用水深度净化工艺方案，主要包括预处理，反渗透，后处理三个部分。制水站的供水系统工艺流程如图所示。

   2.1预处理部分 

预处理装置包括原水箱，增压泵，多介质过滤器，活性炭过滤器，加药装置等设备，主要作用是降低硬度，浊度，微生物和含氯量，保护反渗透膜（RO膜）的正常工作。

（1）原水箱：在原水压力波动比较大的情况下，使原水增压泵能稳定可靠工作，并且有利于整个系统的自动化控制的实现。水箱设有水压传感器，控制进口阀门的启动和增压泵的运行，为水箱水位动态反应提供信号。 

（2）增压泵：采用优质离心泵，可长时间无维护连续工作，性能可靠。泵的进出口管路上装有逆止阀，压力表以确保泵的安全运行。 

（3）多介质过滤器：多介质过滤器内装有石英砂和KDF填料，主要是去除水中的颗粒杂质，悬浮物，降低浊度，减少后处理的负担。进出口管路上装有压力表和全自动多路控制阀，实现设备的无人操作。

（4）活性炭过滤器：活性炭过滤器内装有优质果壳活性炭，主要是吸附水中多介质过滤器未去除的部分有机物和余氯，延长RO膜的使用寿命。进出口管路上装有压力表和全自动多路控制阀，实现设备的无人操作。 

（5）加药装置：设加药装置二套，加药装置1主要是添加絮凝剂，加强多介质过滤器的过滤效果，根据原水浊度决定如否装配；加药装置2主要是添加阻垢剂，起到防止RO膜膜面结垢作用。

   2.2 反渗透处理部分 

   反渗透处理部分包括精滤器，高压泵RO膜组件，自控系统等设备，是整个处理设备的核心，主要去除水中几乎所有的有机物，细菌和病毒。 

（1）精滤器,不锈钢精滤器采用5~10mm滤芯，确保颗粒杂质不进入高压泵和RO膜组件，损坏高压泵和RO膜，起到保安过滤作用。 

（2）高压泵：采用优质离心泵，可长时间无维护连续工作，性能可靠。泵的进出口管路上装有逆止阀，压力表以确保泵的安全运行。为RO膜组件的运行提供足够的压力。

（3）RO膜组件：采用RO膜组件一套，膜的孔径为0.0001mm.,应用水压逆渗透原理一方面将有害物质包括有机物，重金属离子与其它无机离子，病毒和细菌拦截在膜的表面，并随浓水排放，使其保留水分子和溶解氧，出水为纯净水。系统通过完善的自动监测与控制系统监控系统运行，使出水达到直饮水设计要求，无须人工操作。

   2.3 后处理部分 

   后处理部分包括成品水箱、紫外线消毒器、臭氧消毒器，供水系统等设备，主要作用是将反渗透产生的纯水进行储存和杀菌，然后加压输送至各饮水点。 

（1）成品水箱：收集和储存RO装置出水，为恒压供水提供充足的水源，同时接纳直饮水管网系统循环回水。水箱内设有压力传感器，控制RO系统的运行，为水箱水位动态反应提供信号。成品水箱采用全封闭式设计，防止灰尘和细菌的进入,避免成品水箱内净水受二次污染。 

（2）紫外线消毒器：对出水起到保安杀菌作用，采用这一消毒方式，对直饮水不会带入因附加物引起的污染，保证水质口感纯正，避免了其它消毒方式产生的副作用。

（3）臭氧消毒器，将供水管道杀菌消毒、强氧化、脱色、除臭等。 

（4）供水系统：采用进口变频恒压供水装置供水，确保各用水点水压稳定。 

   2.4 制水站设置 

   根据设备配置情况，制水站建筑面积约为50m2，考虑到制水站的卫生条件，在室内设空气消毒设施。室内设排放反冲洗水及膜滤浓水的集水沟。制水站根据建设方具体情况布置在满足制水站面积和设备运输要求的基础上采用地上建筑。 

   3. 管网设计 

   3.1 管道系统 

   管网终端：住户每间厨房台板上安装直饮水鹅颈龙头一个，(客厅设直饮水终端机一台由用户自行选择) 。

   供水管网采用循环供水，住宅楼采用一个上供下给系统，因各直饮水笼头支管较短，本设计不考虑支管回水管。管道内净水不断循环流动，按一定比例返回制水站重新进行消毒杀菌，确保饮水的安全与卫生。管网的布置在遵循同程设计的同时，按照简单流畅，与其它管线协调一致的原则进行，并在安全可靠的前提下尽可能减少附件、接口等存在二次污染的配件。

   3.2 管材的选择 

   目前市场上对水的二次污染较小、能够满足净水输送要求、可供选择的材料一般有不锈钢、PPR、PE、复合管等几种材料。复合管一般采用卡压式连接，卡箍由于热胀冷缩的原因较易松动，连接处的橡胶垫圈也很容易老化，因此很容易发生渗漏，因连接方便，价格便宜，一般只在家庭较易维修的连接部分采用；PPR和 PE 管连接和安装较方便，且接头处也较易老化，加上这两种管材比较脆，不适合小区采用，但因其价格较低，很多公司为降低造价而选用这种材料作为净水输送管道，结果往往出现维护麻烦，维护费用较高等情况；不锈钢管一般选用卫生级薄壁管作为净水输送管道，最新的连接方式均采用自动焊接作为连接方式，两端管道自动融合，不需焊条，此连接方式不但不会造成二次污染，而且能确保耐腐、耐压、抗渗、机械强度、美观等方面的要求，虽投资比以上几种材料稍高，但可省去以后维护的麻烦。鉴于以上原因，本设计净水输送管道全部采用卫生级薄壁不锈钢管。

   3.3 供水方式 

   供水采用变频恒压供水的方式。为防止管网中细菌的孳生，保证管网中给水管内的水质，采用全天循环供水的方式，保证每8h完全循环1次。
